快捷键样例程序
进入 界面后，快捷键CTRL+N 新建程序，进入程序界面 后，导入IGES数模； F5：对程序小数点显示位 数、绝对相对速度、角度 显示等参数进行设置； F10：对测量机运行参数 、报告显示项目、安全平 面等参数进行设置； CTRL+F4进入程序模式， 在数模上采好建系用的面 、线、点三个特征；
CTRL+ALT+A，打开坐标 系对话框建系； CTRL+S，在编写脱机程 序的过程中不断的实时保 存程序； CTRL+W，打开测头读数 对话框辅助参考位置加移 动点； CTRL+M，加好合适的移 动点； SHIFT+鼠标左键：拖动测 头在图形显示窗口移动；
建系时也可使用快速坐标系 方法，如右图测好了面、线 、点三个特征，点击一下“ 快速坐标系”图标，会自动 以组的形式生成粗建、精建 坐标系组。
ALT+Z：打开自动测量 模式，精建坐标系； CTRL+D，删除误操作的 测量特征； ALT+BACK：对错误操 作进行撤销；
CTRL+F2/F3：对数模进行2维或 3维旋转，便于查看CAD视图； ALT+-：清除手动触测的点； END：手动触测完后生成计算的 特征元素； CTRL+E：对单个特征或命令进 行执行，查看运行是否正确； CTRL+U：从光标处往下执行， 检验程序是否正确;
ALT+C：打开安全空间对话 框，可设置机器运行时测头避让障碍的安全空间； CTRL+TAB：评价完后， 切 换到报告窗口，查看测量报告；
文件—打印—报告窗口打 印设置，报告可以RTF、 PDF 、EXCEL等格式输出 ,同时要设置好报告保存 路径； CTRL+Q:全部执行，程序 正常运行完一遍后，保存 好报告； CTRL+S：最后执行一遍保 存命令； 退出程序。

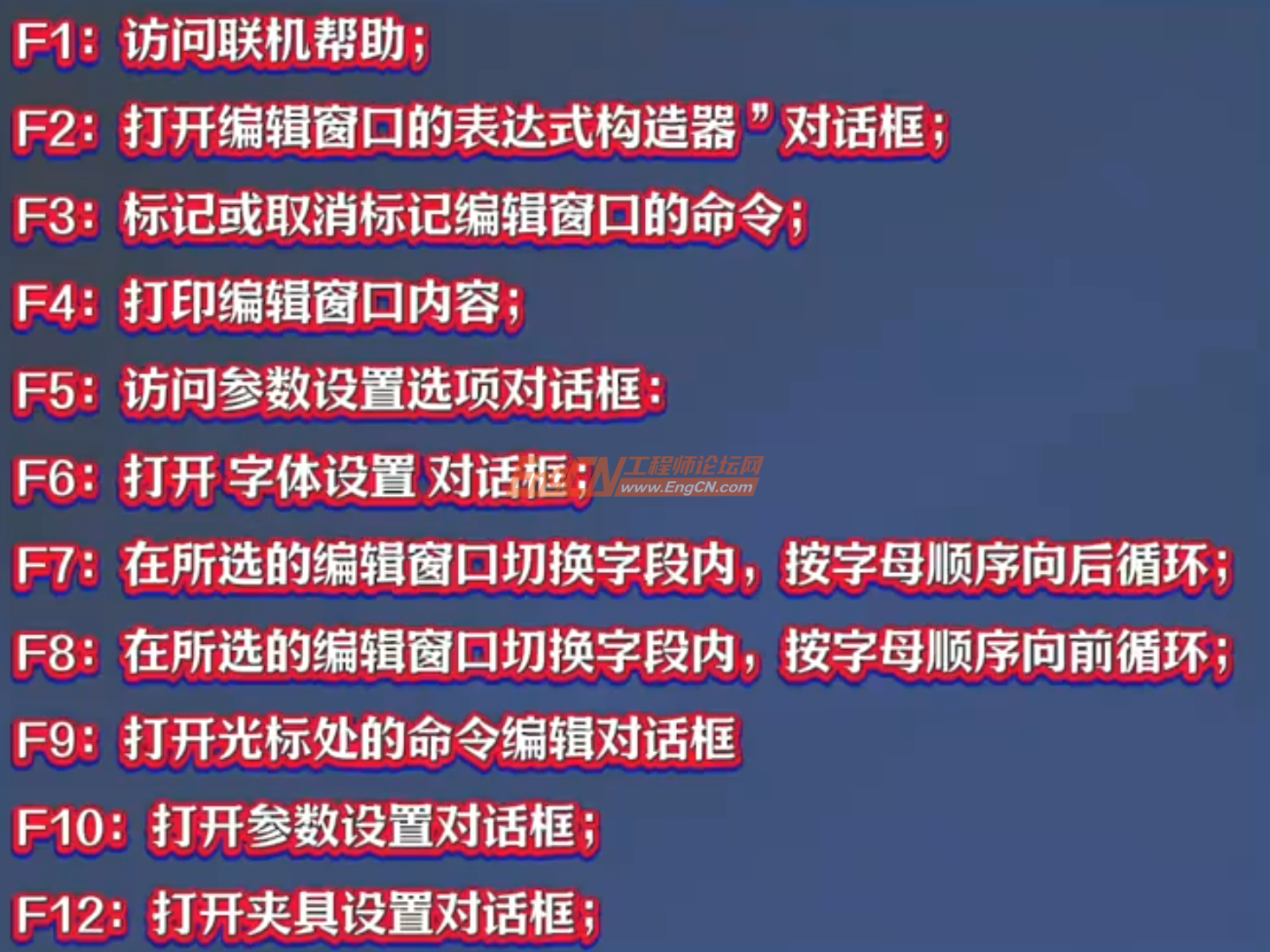

F1——F12
F1：访问联机帮助；
F2：打开编辑窗口的“表达式构造器 ”对话框；
F3：标记或取消标记编辑窗口的命令；
F4： 打印编辑窗口内容；
F5： 访问参数设置选项对话框；
F6：打开“字体设置”对话框；
F7：在所选的编辑窗口切换字段内， 按字母顺序向后循环；
F8：在所选的编辑窗口切换字段内， 按字母顺序向前循环；
F9： 打开光标处的命令编辑对话框；
F10： 打开参数设置对话框；
F12： 打开夹具设置对话框；

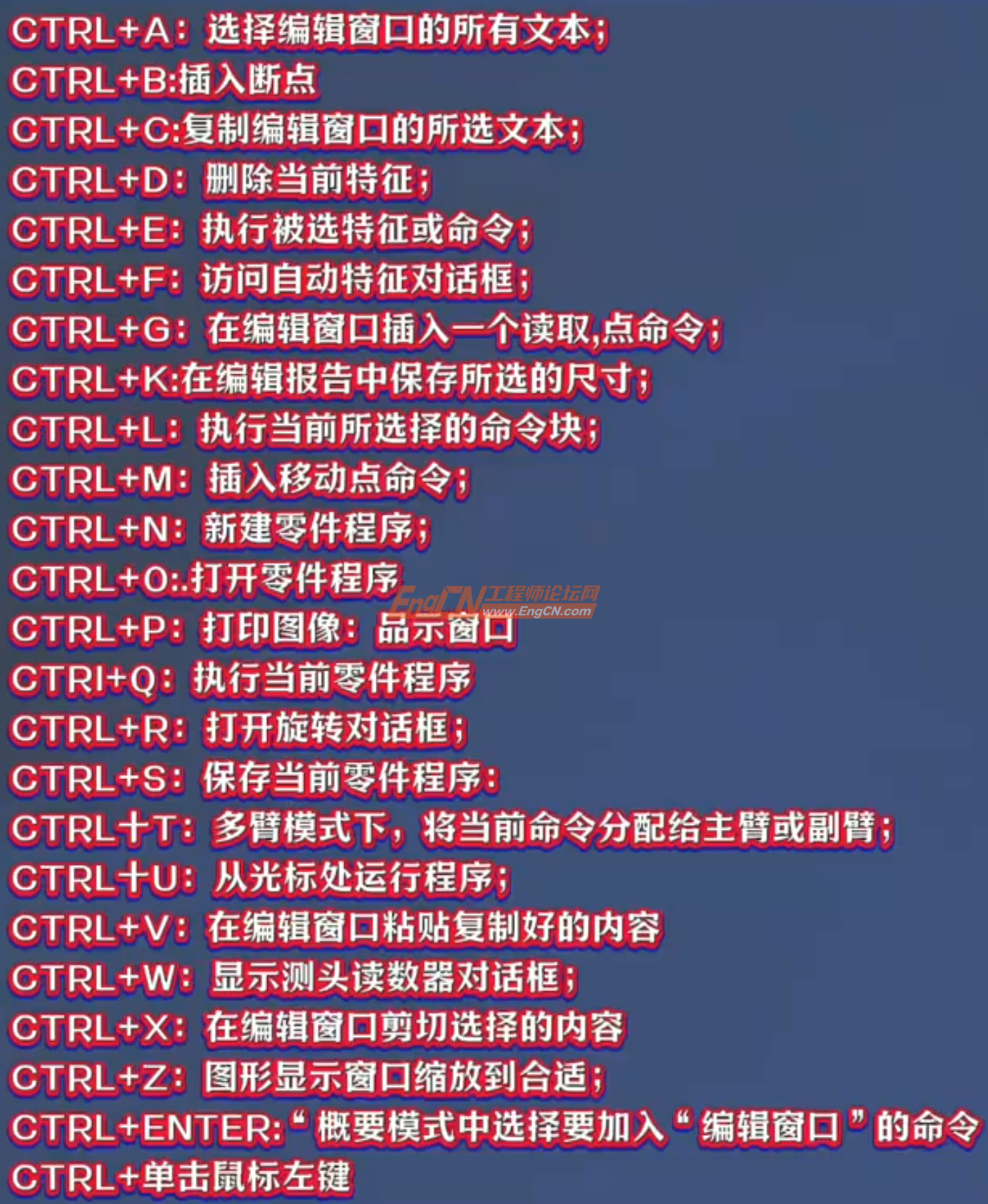

CTRL+快捷键
CTRL+A： 选择编辑窗口的所有文本；
CTRL+B：插入断点；
CTRL+C： 复制编辑窗口的所选文本； CTRL+D：删除当前特征；
CTRL+E：执行被选特征或命令；
CTRL+F： 访问 自动特征对话框；
CTRL+G：在编辑窗口插入一个读取点命令； CTRL+K： 在编辑报告中保存所选的尺寸；
CTRL+L： 执行当前所选择的命令块； CTRL+M：插入移动点命令；
CTRL+N：新建零件程序；
CTRL+O：打开零件程序；
CTRL+P：打印图像显示窗口；
CTRL+Q：执行当前零件程序；
CTRL+R：打开旋转对话框；
CTRL+S：保存当前零件程序；
CTRL+T：多臂模式下，将当前命令分配给主臂或副臂；
CTRL+U：从光标处运行程序；
CTRL+V：在编辑窗口粘贴复制好的内容；
CTRL+W：显示测头读数器对话框；
CTRL+X：在编辑窗口剪切选择的内容；
CTRL+Z：图形显示窗口缩放到合适；
CTRL+ENTER： 在“ 概要模式 ” 中选择要加入“ 编辑窗口 ” 的命令。
CTRL+单击鼠标左键： 打开相关对话框， 支持选择多个曲面或清除已选 择的曲面；

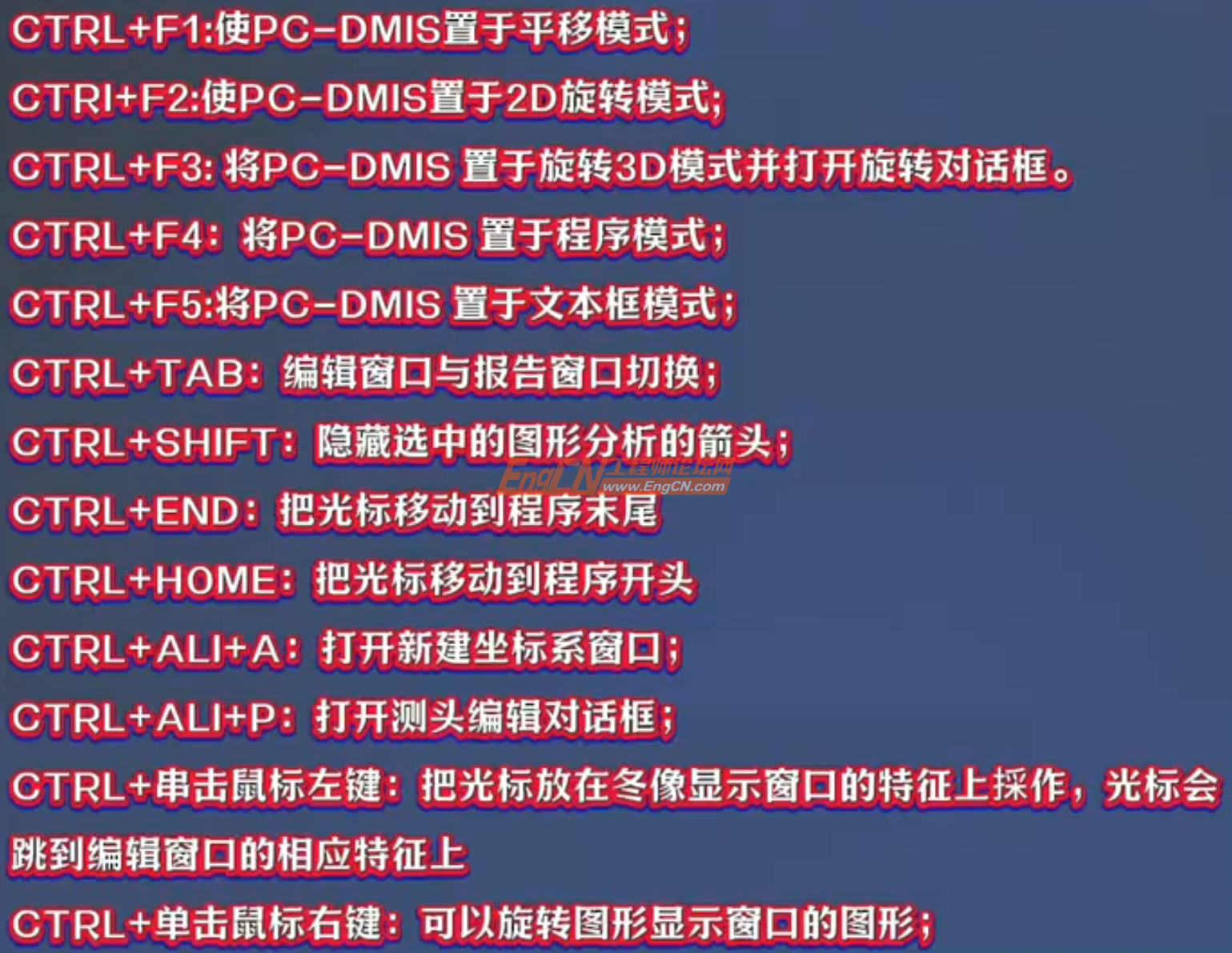

CTRL+F1：使PC-DMIS置于平移模式；
CTRL+F2：使PC-DMIS置于2D旋转模式；
CTRL+F3： 将 PC-DMIS 置于旋转 3D 模式并打开旋转对话框。
CTRL+F4： 将 PC-DMIS 置于程序模式；
CTRL+F5： 将 PC-DMIS 置于文本框模式；
CTRL+TAB：编辑窗口与报告窗口切换；
CTRL+SHIFT：隐藏选中的图形分析的箭头；
CTRL+END：把光标移动到程序末尾；
CTRL+HOME：把光标移动到程序开头；
CTRL+ALT+A：打开新建坐标系窗口；
CTRL+ALT+P：打开测头编辑对话框；
CTRL+单击鼠标左键：把光标放在图像显示窗口的特征上操作， 光标会
跳到编辑窗口的相应特征上；
CTRL+单击鼠标右键：可以旋转图形显示窗口的图形；

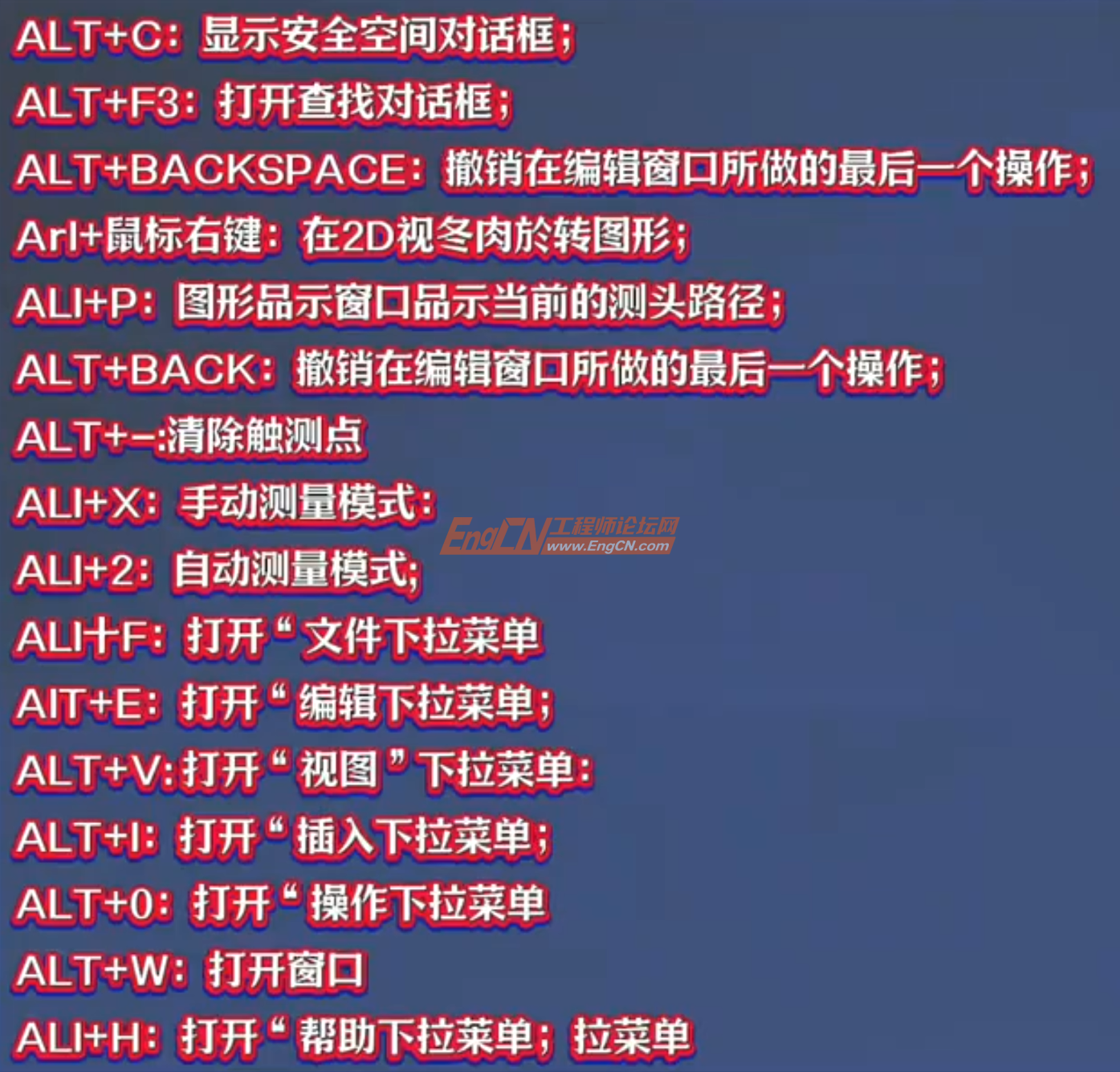

ALT+快捷键 ALT+C：显示安全空间对话框； ALT+F3：打开查找对话框；
ALT+BACKSPACE：撤销在编辑窗口所做的最后一个操作；
ALT+鼠标右键：在2D视图内旋转图形；
ALT+P：图形显示窗口显示当前的测头路径；
ALT+BACK：撤销在编辑窗口所做的最后一个操作；
ALT+-：清除触测点；
ALT+X：手动测量模式；
ALT+Z：自动测量模式；
ALT+F：打开“文件”下拉菜单；
ALT+E：打开“编辑”下拉菜单；
ALT+V：打开“视图”下拉菜单；
ALT+I：打开“插入”下拉菜单；
ALT+O：打开“操作”下拉菜单；
ALT+W：打开“窗口”下拉菜单；
ALT+H：打开“帮助”下拉菜单；

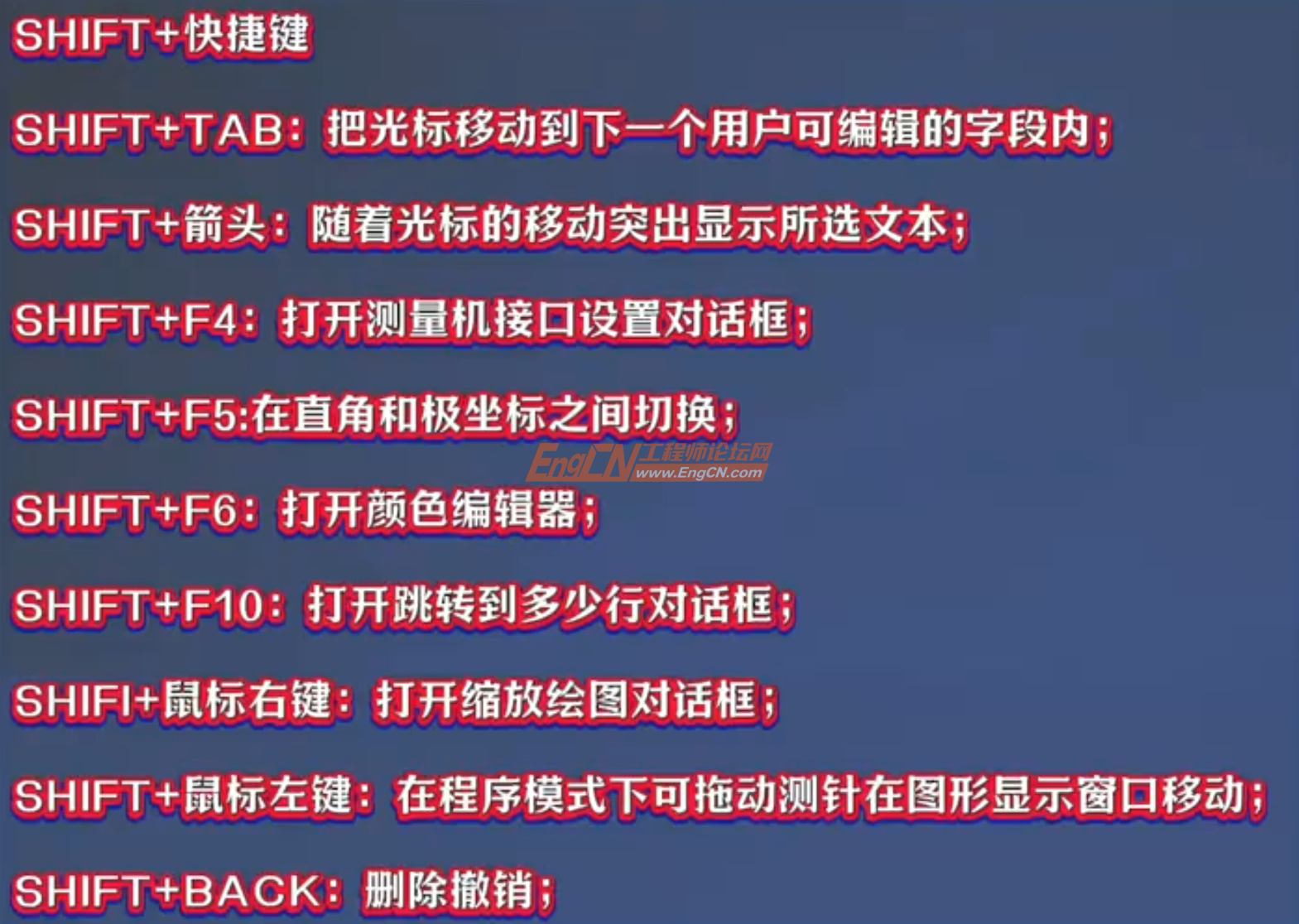

SHIFT+快捷键
SHIFT+TAB：把光标移动到下一个用户可编辑的字段内；
SHIFT+箭头：随着光标的移动突出显示所选文本；
SHIFT+F4：打开测量机接口设置对话框；
SHIFT+F5：在直角和极坐标之间切换；
SHIFT+F6：打开颜色编辑器；
SHIFT+F10：打开跳转到多少行对话框；
SHIFT+鼠标右键：打开缩放绘图对话框；
SHIFT+鼠标左键：在程序模式下可拖动测针在图形显示窗口移动；
SHIFT+BACK：删除撤销；

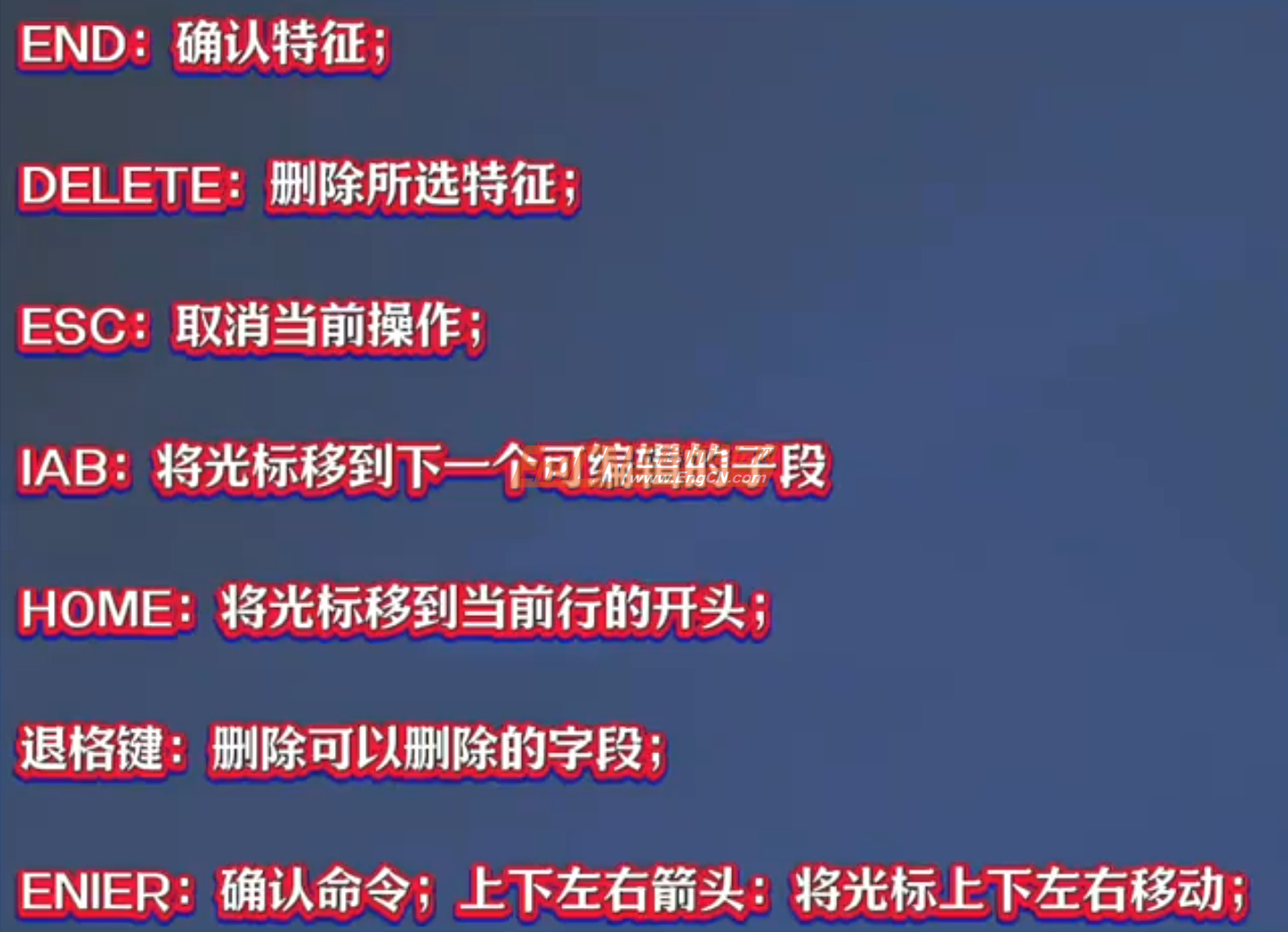

其余快捷键
|
